智能戒指基板四層軟硬結合線路板產品概況：
產品定義：
智能戒指是一種簡單、輕便、智能的可穿戴設備裝置，源于腕帶手環、智能手表，重點傾向健康、運動相關數據監測以及傳感數據上傳云服務器，藍牙物聯網結合NFC，有效開拓智能戒指物聯網控制功能、門禁開鎖、電子支付等功能應用。智能戒指是手機功能加法時代的減法產品，有其特定的個性化意義。
智能戒指多數產品形態基板以軟板與軟硬結合板工藝為主導，少數產品形態基板是剛性線路板。軟硬結合線路板工藝可以有效把較多的功能電路置入戒指空間內。實佳電子可根據智能戒指特定空間與功能需求，為客戶提供基于軟硬結合工藝的線路板組件產品ODM服務。

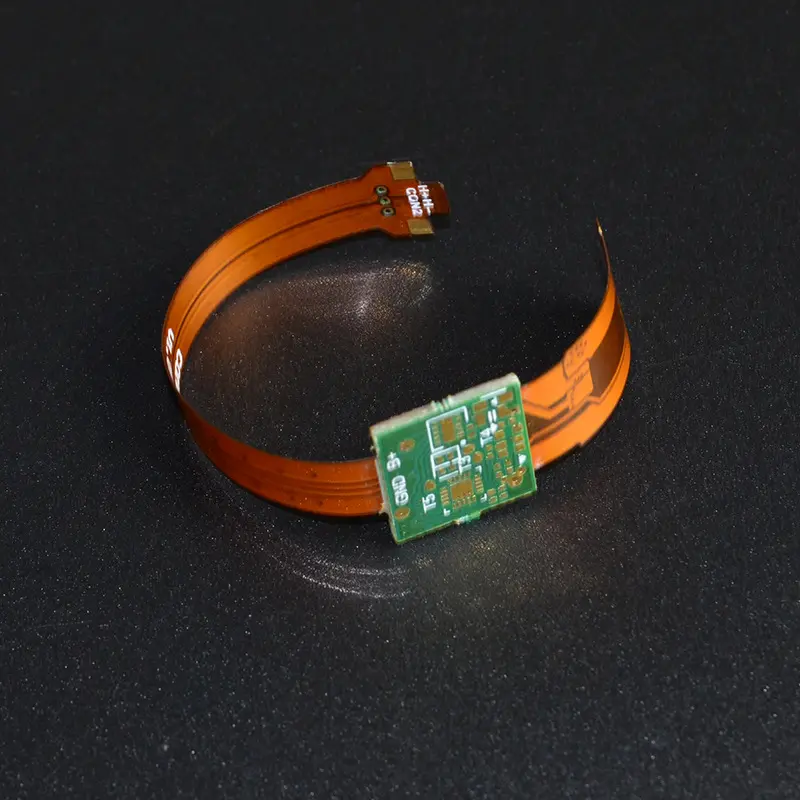

產品圖片：
產品基本工藝流程：

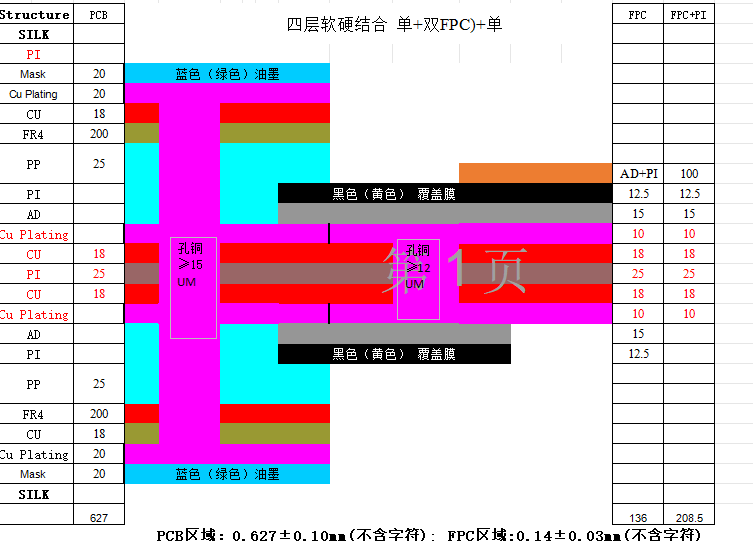

智能戒指軟硬結合板常有雙面與四層兩種結構類型，四層軟硬結合板采用兩張雙面硬板基材蝕刻一面之后深控激光，一張雙面軟板基材，蝕刻掉一面來組合，揭蓋軟板，鑼邊，沉錫，絲印，功能測試。關鍵點：選擇材料、鉆孔、去污、孔化、壓合、揭蓋等工序。
產品特色亮點：
因智能戒指空間狹小，軟硬結合板必須超薄，局部硬板區與局部硬板區之間的軟板銜接處非常窄小，有比較大的制造難度。
產品應用：
藍牙硬組網智能戒指、健康監測智能戒指、運動監測智能戒指、NFC識別智能戒指、NFC數字人民幣支付智能戒指、NFC無線充電智能戒指等。
產品輸出相關報告：
《項目技術可行性分析報告》
《NFC射頻天線性能測試報告》
《線路板成品可靠性測試報告》
智能戒指基板四層軟硬結合線路板產品參數
產品孔：
最小金屬化孔徑：0.15mm±0.075mm；
產品線路：
最小線路寬度：0.06±0.02mm最小線路間距：0.06±0.02mm
完成品相關尺寸：
69.86*8.60*0.6mm
表面工藝：
沉金1-2U”
功能測試：開短路測試、NFC天線諧振頻率測試、NFC天線內阻測試
可靠性測試：熱沖擊試驗
產品相關認證測試：ROSH認證、Reach236項、醫療產品標準EMC電磁兼容性測試
